マグカップモデリング(2)

2022-03-20モデリング

  • サブディビジョンサーフェイス(SDS)オブジェクトを作成。
  • 円柱をSDSの子とする。

  • 右面ビューにする。

  • 選択しているエッジをスケールツールと移動ツールでレファレンスに合わせる。スケールツールは青色のZ軸方向のみをスケールする。

  • 次に取っ手の上のループをループ選択で選択する。

  • 選択しているエッジをスケールツールと移動ツールでレファレンスに合わせる。スケールツールは緑色のY軸方向のみをスケールする。

同様に他のエッジを編集していく。

  • 右上のエッジを編集する場合、スケールツールが思った方向に向いていない。

  • スケールツールの属性マネージャで、[向き]を[法線]にする。

  • 選択しているエッジをスケールツールと移動ツールでレファレンスに合わせる。

同様に他のエッジを編集していく。以下のようになる。

次に、マグカップのふちを見る。

エッジを入れてスムーズで輪郭をはっきりさせる。

  • [ループカット]を選択。
  • コップの外側で、ふちから少しだけ下にループカットでエッジを追加する。

  • コップの内側で、ふちから少しだしけ下にループカットでエッジを追加する。

これで、コップのふちがスムーズではっきりした輪郭が出来た。

  • 底側にもエッジを追加する

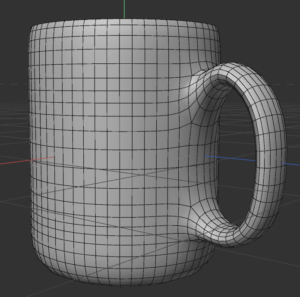

以下のようになる。



これでマグカップが出来た。
